在化學工業、能源轉化、環境保護等眾多領域，催化劑都扮演著至關重要的角色，其性能直接決定了反應的效率、選擇性和經濟性。傳統的催化劑評價方法往往存在設備體積龐大、操作復雜、樣品消耗量大、分析周期長等問題，難以滿足現代催化研究對高效、快速、精準評價的需求。而基于微流控 - 質譜聯用技術驅動的微型全自動催化劑評價系統，正是為解決這些痛點而生，它將微流控技術的微型化、集成化優勢與質譜技術的高靈敏度、高特異性檢測能力結合，實現了催化劑評價的革命性突破。

一、系統核心技術支撐：微流控與質譜的協同創新

（一）微流控技術：打造微型化反應平臺

微流控技術以其在微小通道內（通常尺寸在幾十到幾百微米）精確操控流體的能力，為催化劑評價提供了理想的微型反應場所。該技術具有以下顯著優勢：

1. 反應體積微小：微通道內的反應體積可低至納升或微升級別，極大地減少了反應物和催化劑的用量，降低了實驗成本，尤其適合珍貴催化劑或稀有反應物的評價研究。

2. 傳質傳熱效率高：微小的通道尺寸使得反應體系的比表面積大幅增加，傳質和傳熱阻力顯著降低，能夠快速實現反應體系的溫度、濃度均勻分布，減少了傳統反應裝置中因傳質傳熱滯后導致的反應偏差，提高了評價結果的準確性。

3. 集成化程度高：可在一塊微小的芯片上集成反應單元、進樣單元、分離單元、檢測接口等多種功能模塊，實現從樣品進樣到反應進行再到產物初步處理的一體化操作，簡化了實驗流程，減少了人為操作誤差。

（二）質譜技術：實現高靈敏快速檢測

質譜技術作為一種高靈敏度、高特異性的分析技術，能夠?qū)Ψ磻a(chǎn)物進行快速、準確的定性和定量分析。在該微型全自動催化劑評價系統中，質譜技術的應用具有以下關鍵作用：

1. 實時監測反應進程：質譜能夠?qū)崟r捕捉反應過程中產物和中間產物的生成與變化情況，為研究催化劑的活性變化規律、反應動力學特征提供直接的數據支持，幫助科研人員深入了解催化反應機制。

2. 高靈敏度檢測微量產物：對于一些生成量極少但具有重要意義的微量產物，質譜技術憑借其高靈敏度能夠準確檢測到，避免了傳統檢測方法因靈敏度不足而導致的信息遺漏，提高了催化劑評價的全面性。

3. 多組分同時分析：質譜可以同時對反應體系中的多種產物組分進行分析，無需進行復雜的樣品前處理和分離步驟，大大縮短了分析時間，提高了催化劑評價的效率。

（三）聯用技術的協同優勢

將微流控技術與質譜技術有機結合，實現了 “微型反應" 與 “高靈敏檢測" 的無縫對接，產生了顯著的協同優勢：

1. 樣品傳輸高效快速：微流控芯片的出口可直接與質譜的進樣接口相連，反應產物能夠以最短的路徑、最快的速度進入質譜檢測系統，減少了樣品在傳輸過程中的損失和擴散，保證了檢測結果的準確性和及時性。

2. 系統集成度大幅提升：通過聯用技術，將反應、分離、檢測等功能集成于一體，構建了一個緊湊、高效的微型全自動分析系統，不僅節省了實驗空間，還降低了系統的復雜性和操作難度。

3. 實驗可控性增強：結合微流控技術的精確流體操控能力和質譜技術的實時檢測功能，科研人員可以通過調節微流控芯片的反應條件（如溫度、壓力、流速、反應物濃度等），并實時監測質譜檢測結果，實現對催化反應過程的精準調控和優化。

二、微型全自動催化劑評價系統的整體構成與功能特點

（一）系統整體構成

該微型全自動催化劑評價系統主要由以下幾個核心部分組成，各部分協同工作，共同完成催化劑的全自動評價過程：

1. 樣品進樣單元：采用高精度微量注射泵或微流控進樣芯片，能夠精確控制反應物的進樣量和進樣速度，實現多種反應物的精確配比和連續進樣。進樣單元還具備自動清洗功能，可有效避免不同樣品之間的交叉污染，保證實驗結果的可靠性。

2. 微流控反應單元：核心部件為微流控反應芯片，芯片上集成了微型反應通道、加熱 / 制冷模塊、溫度傳感器、壓力傳感器等。反應通道內可固定催化劑涂層或填充催化劑顆粒，為催化反應提供穩定的反應環境。加熱 / 制冷模塊能夠快速、精確地控制反應溫度，溫度控制范圍可根據需求進行調整，滿足不同催化反應的溫度要求；溫度傳感器和壓力傳感器則實時監測反應過程中的溫度和壓力變化，并將數據反饋給系統控制單元，實現反應條件的實時調控。

3. 產物分離與預處理單元：根據反應產物的性質，該單元可集成微型色譜柱、固相萃取膜等分離組件，對反應產物進行初步分離和純化，去除干擾物質，提高后續質譜檢測的準確性。同時，該單元還可對產物進行適當?shù)念A處理（如衍生化），以滿足質譜檢測的要求。

4. 質譜檢測單元：采用小型化、高靈敏度的質譜儀（如四極桿質譜儀、飛行時間質譜儀等），與微流控反應單元直接連接，實現對反應產物的快速檢測。質譜儀配備了專用的接口裝置（如電噴霧電離接口、大氣壓化學電離接口等），能夠高效地將微流控芯片輸出的液態樣品轉化為氣態離子，便于質譜檢測。

5. 系統控制與數據處理單元：由高性能計算機和專用控制軟件組成，是系統的 “大腦"。控制軟件能夠?qū)崿F(xiàn)對樣品進樣單元、微流控反應單元、產物分離與預處理單元、質譜檢測單元等各個部分的全自動控制，包括參數設置、運行監控、故障報警等功能。同時，數據處理軟件能夠?qū)崟r采集質譜檢測數據，并進行自動處理和分析，生成催化劑活性、選擇性、穩定性等評價指標的報告，還可對數據進行存儲、查詢和導出，方便科研人員進行后續的數據分析和研究。

（二）系統功能特點

1. 全自動操作，減少人為誤差：系統從樣品進樣、反應條件調控、產物檢測到數據處理與分析，整個過程均由計算機自動控制完成，無需人工干預，最大限度地減少了人為操作因素對實驗結果的影響，提高了催化劑評價的重復性和可靠性。例如，在進行催化劑穩定性評價實驗時，系統可自動連續運行數小時甚至數天，定時采集反應數據，無需科研人員值守，大大降低了勞動強度。

2. 微型化設計，資源消耗低：系統整體體積小巧，占用實驗空間小，便于在實驗室中靈活布置。同時，由于采用了微流控技術，反應體系的體積微小，使得反應物、催化劑以及溶劑的用量大幅減少，不僅降低了實驗成本，還減少了實驗廢棄物的產生，符合綠色化學和可持續發展的理念。以某催化劑的活性評價實驗為例，傳統評價裝置一次實驗可能需要消耗數克催化劑和數百毫升反應物，而該微型系統僅需毫克級甚至微克級的催化劑和微升級的反應物即可完成實驗。

3. 高效快速，縮短評價周期：微流控技術的高效傳質傳熱特性和質譜技術的快速檢測能力，使得該系統能夠在短時間內完成催化劑的評價。從樣品進樣到獲得評價結果，整個過程通常只需幾分鐘到幾十分鐘，而傳統的催化劑評價方法往往需要數小時甚至數天。這一優勢使得科研人員能夠快速篩選大量的催化劑樣品，加快催化新材料的研發進程。例如，在催化劑篩選實驗中，該系統一天內可完成數十種甚至上百種催化劑的活性評價，而傳統方法可能一周也難以完成相同數量的篩選工作。

4. 多參數同步調控與監測，評價全面精準：系統能夠同時對反應溫度、壓力、流速、反應物濃度等多個關鍵反應參數進行精確調控，并通過質譜技術實時監測反應產物的組成和含量變化，從而全面、準確地評價催化劑的活性、選擇性和穩定性。例如，在研究反應溫度對催化劑性能的影響時，系統可自動將反應溫度從低溫逐步升高到高溫，并在每個溫度點下實時檢測產物的生成情況，快速獲得催化劑活性和選擇性隨溫度變化的曲線，為確定最佳反應溫度提供可靠依據。

5. 靈活性強，適用范圍廣：該系統的微流控反應芯片可根據不同的催化反應類型進行定制設計，更換不同的芯片即可實現對不同反應體系（如氣 - 液反應、液 - 液反應、氣 - 固 - 液三相反應等）催化劑的評價。同時，質譜檢測單元也可根據檢測需求選擇不同的電離方式和質量分析器，以適應不同性質產物的檢測。因此，該系統可廣泛應用于石油化工、精細化工、能源催化、環境催化等多個領域的催化劑評價研究，如加氫催化劑、氧化催化劑、脫氫催化劑、脫硝催化劑等多種類型催化劑的性能評價。

三、系統的應用場景與實際價值

（一）催化劑研發與篩選

在催化劑研發過程中，科研人員需要對大量的催化劑候選樣品進行性能評價，以篩選出具有優異性能的催化劑。該微型全自動催化劑評價系統憑借其高效快速、低消耗的特點，能夠顯著加快催化劑篩選的速度，降低研發成本。例如，在新型燃料電池催化劑的研發中，科研人員可利用該系統快速評價不同組成、不同結構的催化劑在不同反應條件下的催化活性和穩定性，迅速鎖定具有潛力的催化劑配方，為后續的催化劑優化和放大研究提供方向。此外，該系統還可用于研究催化劑的制備工藝參數（如制備溫度、焙燒時間、活性組分負載量等）對其性能的影響，幫助科研人員優化制備工藝，提高催化劑的性能。

（二）催化反應機制研究

深入了解催化反應機制是設計和優化催化劑的關鍵。該系統通過實時監測反應過程中產物和中間產物的變化情況，為研究催化反應機制提供了直接、準確的實驗數據。例如，在研究烴類催化裂解反應機制時，系統可實時檢測到反應過程中生成的各種烯烴、烷烴以及自由基等中間產物，通過分析這些產物的生成順序和濃度變化規律，科研人員可以推斷出反應的路徑和關鍵中間體的作用，從而深入理解催化反應的本質，為設計具有更高選擇性和活性的催化劑提供理論指導。

（三）催化劑性能監測與失活分析

在工業生產過程中，催化劑的性能會隨著使用時間的延長而逐漸下降，即發生催化劑失活現象。及時監測催化劑的性能變化，并分析其失活原因，對于保障生產穩定運行、延長催化劑使用壽命具有重要意義。該微型全自動催化劑評價系統可模擬工業反應條件，對使用后的催化劑進行性能評價，快速檢測其活性、選擇性的變化情況。同時，結合質譜技術對反應產物和可能的積碳、中毒物質的分析，以及其他表征手段（如 X 射線衍射、透射電子顯微鏡等）對催化劑結構和組成變化的分析，能夠深入探究催化劑的失活原因（如積碳堵塞活性位點、活性組分流失、中毒等），為制定催化劑再生方案或開發抗失活性能更強的新型催化劑提供依據。

（四）教學與科研實驗平臺建設

該系統的微型化、全自動特點使其非常適合作為高等院校和科研機構的教學與科研實驗平臺。在教學方面，學生可以通過操作該系統，直觀地了解催化反應的基本原理、催化劑評價的基本方法以及微流控和質譜等先進技術的應用，提高學生的實踐操作能力和創新思維。在科研方面，該系統為科研人員提供了一個高效、精準的研究工具，可用于開展各種催化相關的基礎研究和應用研究，推動催化學科的發展。

四、系統的發展前景與展望

      隨著微流控技術、質譜技術以及自動化控制技術的不斷發展和進步，基于微流控 - 質譜聯用技術驅動的微型全自動催化劑評價系統有望在以下幾個方面取得進一步的發展和突破：

1. 更高集成度與多功能化：未來的系統將朝著更高集成度的方向發展，除了現有的反應、分離、檢測功能外，還可能集成催化劑制備、催化劑表征（如原位 X 射線光電子能譜、原位拉曼光譜等）等功能，實現從催化劑制備到性能評價再到結構表征的一體化操作，為催化研究提供更加全面、系統的解決方案。同時，系統還將具備更多的功能擴展性，可根據不同的研究需求靈活添加各種模塊，如光催化反應模塊、電催化反應模塊等，以適應更多類型催化反應的評價需求。

2. 更高性能與檢測限降低：通過不斷優化微流控芯片的設計、改進質譜的電離源和質量分析器性能，以及開發更高效的數據處理算法，系統的檢測靈敏度和分辨率將得到進一步提高，能夠檢測到更低濃度的反應產物和中間產物，為研究更復雜、更精細的催化反應機制提供可能。同時，系統的穩定性和重復性也將進一步提升，確保實驗結果的可靠性和準確性。

3. 智能化與自適應控制：結合人工智能和機器學習技術，系統將具備更強的智能化水平。通過對大量實驗數據的學習和分析，系統能夠自動優化反應條件，預測催化劑的性能，甚至自主判斷實驗過程中的異常情況并進行自動調整和修復，實現真正的自適應控制。這將大大提高實驗效率，減少科研人員的工作量，推動催化研究向更高層次發展。

4. 產業化與商業化應用拓展：隨著系統技術的不斷成熟和成本的逐步降低，其產業化和商業化應用前景將更加廣闊。除了在科研領域的廣泛應用外，該系統還有望在工業生產中得到應用，如用于工業催化劑的在線監測與質量控制，及時發現催化劑性能的變化，保障生產的穩定運行。同時，該系統還可開發成為便攜式設備，用于現場催化劑評價和檢測，滿足環境監測、石油勘探等領域的實際需求。

五、總結

      基于微流控 - 質譜聯用技術驅動的微型全自動催化劑評價系統是催化研究領域的一項重要創新成果，它不僅解決了傳統催化劑評價方法的諸多弊端，還為催化研究提供了全新的思路和工具。隨著技術的不斷發展和完善，該系統必將在催化劑研發、催化反應機制研究、工業生產監測等方面發揮更加重要的作用，為推動催化科學與技術的進步做出更大的貢獻。

產品展示

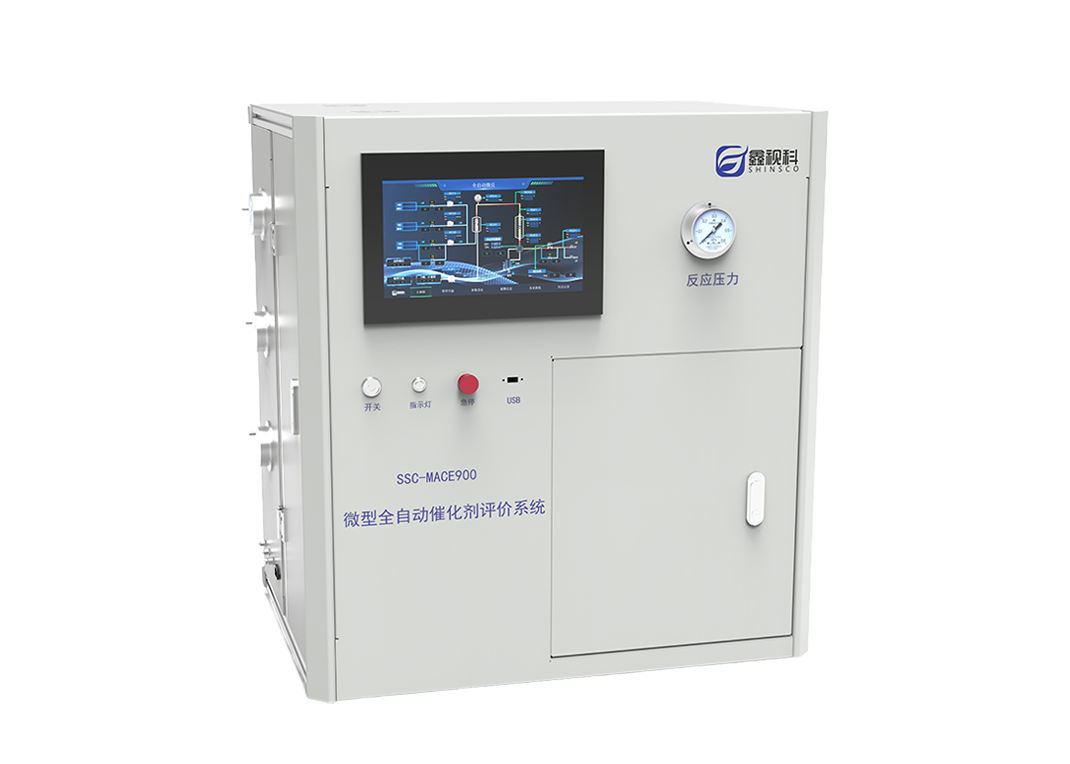

      SSC-MACE900微型全自動催化劑評價系統（Micro-automated Catalyst Evaluation System，Automated Fixed-Bed System），實現了固定床反應的全自動化操作，連續流反應。

產品優勢：

1.自動壓力控制；

2.自動流量控制；

3.氣液混合汽化；

4.反應爐恒溫區100mm；

5.全組分和氣液分離組分檢測自動切換；

6.快速自動建壓；

7.多層報警安全聯動，本質安全化設計；
